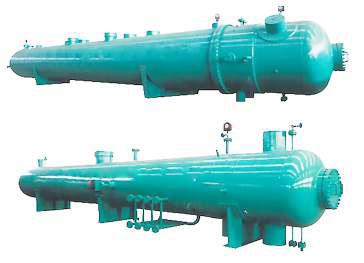

低压加热器

产品用途

低压加热器是电站汽轮机热力系统的主要辅机设备，位于凝汽器与锅炉除氧器之间，利用汽轮机内的抽汽加热锅炉给水以提高机组热效率。

结构特点

本公司设计生产的低压加热器借鉴并吸收了国内外先进的技术，结构形式多样，质量性能可靠。

●结构设计：采用计算机优化，满足机组参数的强度及热平衡要求。

●水室结构：一般为圆柱式结构，根据直径及压力的不同与管板分别采用法兰螺栓连接或焊接。

●壳侧结构：依据加热蒸汽参数及给水上下端差要求分别采用一段式、二段式。

●安装形式有：立式顺置、卧式。

●低加级数按机组大小和汽轮机厂要求可设计成：二级、三级、四级；对打机组也可设计成二级组合式。

●换热管材质有：不锈钢管、黄铜管、碳钢管。

●换热器规格：Φ16、Φ19、等“U”形管式或直管式。

●换热器与管板的连接方式：强度焊加贴胀、强度胀加密封焊、强度胀等多种组合方式。

●关键性工艺：管板的加工、水室入口的防冲蚀、换热管与管板连接的质量、疏水冷却段的密封、管束的振动等具有严格可靠的防护措施与先进的加工工艺装备、质量检验做保证。

低压加热器各接口管座的设置

●管侧锅炉给水进出口； ●壳侧安全阀接口；

●管侧安全阀接口； ●壳侧启动及运行排气接口；

●管壳侧进出口处的测温、测压口； ●壳侧排液接口；

●管侧排气、排液接口； ●壳侧流体进口处的测温、测压口；

●壳侧蒸汽进口； ●疏水液位控制口（平衡容器、电接点液位控制、就地液位显示）；

●壳侧疏水口； ●两相流液位信号口（两相流疏水器）；

●壳侧上级疏水口；

●壳侧危机疏水口；

注：以上接口可根据需要设置。

规格系列

●机组容量：600MW以下；

●换热面积：50~2000m2；

●壳体直径：DN600~DN2000；

低压给水换热器设计选型主要依据加热蒸汽参数及给水流量、端差要求进行，不同的机组及级数要求等选型存在一定差异。
